熱電対

高精度な温度測定を実現する、国内シェアトップクラスの貴金属熱電対

熱電対は、鉄鋼や硝子、半導体分野など高温域の温度測定に欠かせない製品です。不純物を取り除く優れた精製技術により、高精度な温度測定を実現します。
また、JIS規格品だけでなく、線径数十μmの極細線などお客様の幅広いニーズにお応えします。

白金-ロジウム系熱電対素線

概要: 白金-ロジウム系熱電対素線は、融点が高く、高温下でも酸化しにくい特性があります。化学的変化が少ないため、高温での精密測定や温度管理に適しています。

特長

JIS 規格

JIS C 1602:2015 より抜粋

種類の記号	プラス線	マイナス線	許容差の分類
種類の記号	プラス線	マイナス線	クラス1	クラス2	クラス3
S	90％PtRh	Pt	0～1100℃未満： ±1℃ 1100～1600℃未満： ±[1+0.003･（t-1,100）]	0～600℃未満： ±1.5℃ 600～1600℃未満： ±0.0025･t	－
R	87％PtRh	Pt	0～1100℃未満： ±1℃ 1100～1600℃未満： ±[1+0.003･（t-1,100）]	0～600℃未満： ±1.5℃ 600～1600℃未満： ±0.0025･t	－
B	70％PtRh	94％PtRh	－	600～1700℃未満： ±0.0025･t	600～800℃未満： ±4℃ 800～1,700℃未満： ±0.005･t

JIS 規格外

品名	プラス線	マイナス線	測定温度	許容差基準
13％PR	87％PtRh	Pt	0～1,600℃未満	±1.5℃または測定温度の±0.25％
20％PR	80％PtRh	95％PtRh	600～1,700℃未満	±5℃または測定温度の±0.5％
40％PR	60％PtRh	80％PtRh	800～1,800℃未満	±5℃または測定温度の±0.5％
消耗型R	87％PtRh	Pt	0～1,600℃未満	1,554℃において±1.5℃
消耗型B	70％PtRh	94％PtRh	600～1,700℃未満	1,554℃において±2.0℃
消耗型13％PR	87％PtRh	Pt	0～1,600℃未満	1,554℃において±1.5℃

概要: 白金測温抵抗体の抵抗素子および抵抗素子のリード線用の高純度銀線などを取りそろえています。当社の誇る高度な精製・加工技術により、厳密な品位管理を徹底しています。

素線線径(mm): 0.02、0.025、0.03、0.035、0.04、0.05、0.06、0.07、0.076
その他の線径も承りますのでご相談ください。

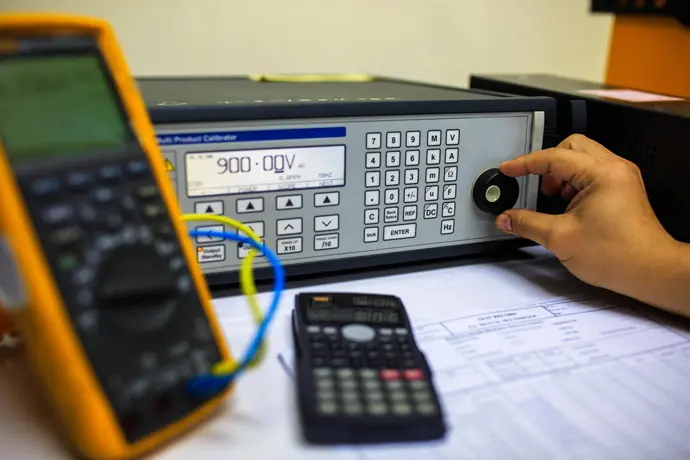

特長: 当社の熱電対は、定点法による校正を採用しています。お客様からのご要望に応じて、比較法による校正試験も対応可能です。
当社が使用する測定器類は、定期的な校正により国家標準とのトレーサビリティが確保されています。

校正方法

品名	方法	特徴
比較法	標準用熱電対と校正する熱電対を校正用電気炉に挿入し、両者の起電力を比較して校正する。	指定温度を直接測定できる。使用温度で複数の熱電対を一度に校正できる。精度が定点法より劣る。
定点法（るつぼ法）	るつぼに高純度金属を入れ、電気炉で融解点または凝固点における熱起電力を測定する。	最も精度が高い。
定点法（ワイヤー法）	熱電対先端に金属線を接続し、電気炉で温度を上昇させる。接続した線が切断する直前の熱起電力が一定となるポイントを測定する。	パラジウムや白金などの高温度融解点の定点校正が可能。

製品に関する詳細、試作・共同開発や、ご質問、ご相談などお気軽にお問い合わせください。
