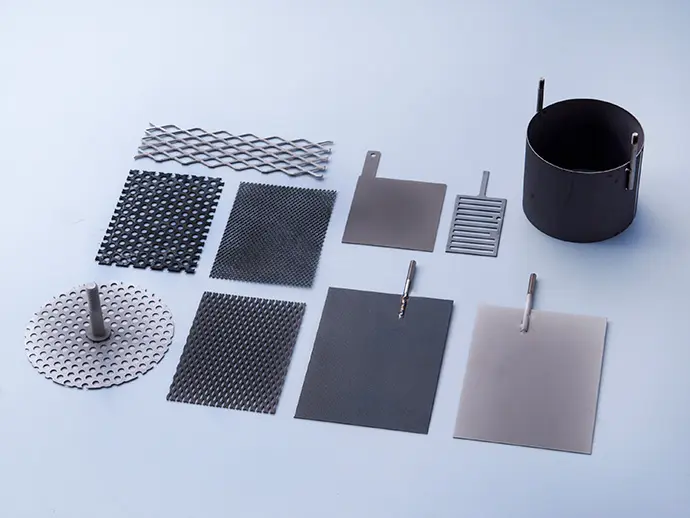

不溶性電極
電気化学特性と物理特性を高いレベルで併せ持つ不溶性電極
不溶性電極は、白金や貴金属酸化物を耐食性素材のチタンにコーティングした電解槽用電極です。
使用後は、残存触媒の回収およびチタン基体の再利用が可能です。
- ※「MODE」および「Platinode」は当社の登録商標です（登録国は日本国のみ）。

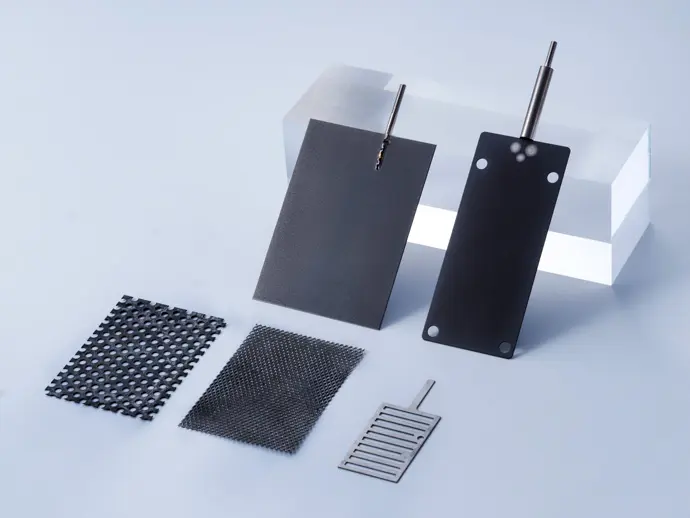

酸化イリジウム焼付チタン電極MODE(モード)
- 概要
- 酸化イリジウム焼付チタン電極「MODE (モード)」は、チタン基体、中間層、酸化イリジウム系触媒「MODE」層により構成される不溶性電極です。「MODE」層の組成を選定することで、塩素発生効率特性に対する各種ご要望に対応可能な自由度を備えています。
高耐食性かつ高導電性を有する中間層を被覆構造内に導入することで、高電流密度下での酸素発生用陽極として高耐久性を発揮します。
詳細
- 特長
-
- 基体にチタンを使用するため、軽量かつ形状が変化しません
- 不溶性なので電極からスラッジが発生せず、電解液や製品が汚染されません
- 寿命に達した電極はリコーティングし、基体を繰り返し使用可能です
- 板状、棒状、メッシュ状など、さまざまな形状の電極を製作可能です
- 塗布－乾燥－焼付工程を繰り返すことにより、高い耐久性を実現しました
- 電極触媒に酸化イリジウムを使用することで槽電圧を抑え、高い電流効率を実現できます
| 規格 | 適用電流密度(A/dm2) | 特長 | 用途例 |
|---|---|---|---|
| MODE-100系 | ～30 | 塩素発生効率が高い | 海水電解 |
| MODE-130系 | ～30 | 塩素発生用で酸洗浄可能 | 海水電解・塩水電解 |
| MODE-150系 | ～10 | 塩素発生用で極性切替可能 | 塩水電解・機能水生成用 |
| MODE-160系 | ～30 | 最も塩素発生効率が高い | 塩水電解・機能水生成用 |
| MODE-200H系 | ～30 | 有機物に対して耐久性が優れる | 電気防食・電気透析・排水処理 |
| MODE-200J系 | ～200 | 酸素発生用で高電流密度下の使用可能 | 銅箔製造・鋼板亜鉛めっき・ アルミ箔表面処理 |

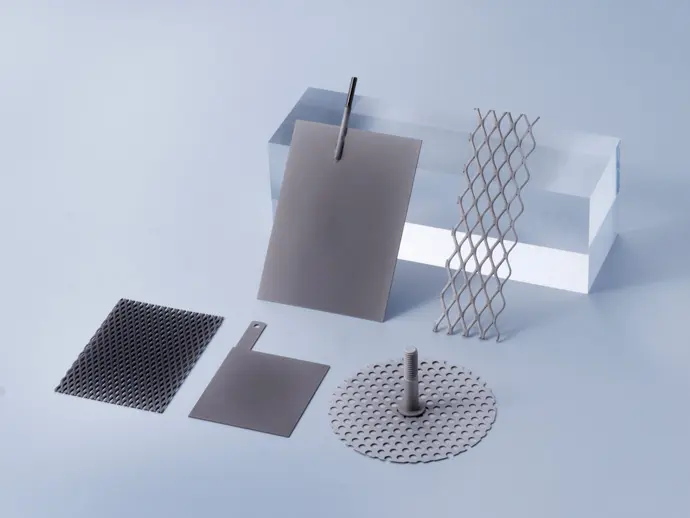

白金めっきチタン電極 Platinode(プラチノード)
- 概要
- チタン基体上に白金触媒を電気めっきした「Platinode（プラチノード）」は、耐久性に優れた不溶性電極です。白金被覆の厚さを変えることで、電極寿命を調節することができます。
詳細
- 特長
-
- 基体にチタンを使用するため、軽量かつ形状が変化しません
- 不溶性なので電極からスラッジが発生せず、電解液や製品が汚染されません
- 寿命に達した電極はリコーティングし、基体を繰り返し使用できます
- 板状、棒状、メッシュ状など、さまざまな形状の電極を製作可能です
- 極性切り替えに対して、耐久性能が高い電極です
- 白金被覆の厚さを変えることで電極寿命を調節可能です
- 残存被覆白金の再利用により、リコーティング時のコストを低減できます
| 規格 | 白金厚(μm) | 適用電流密度(A/dm2) | 特長 | 用途例 |
|---|---|---|---|---|
| Platinode-101 | ～7 | ～50 | 耐食性に優れる | 鋼板スズめっき・海水電解・貴金属めっき・強酸性水・アルカリイオン水 |
| Platinode-102 | ～7 | ～30 | 普及タイプ | 電気防食・電気透析・アルカリイオン水 |
| Platinode-101MS | ～0.5 | ～30 | アルカリイオン水用途に特化 | アルカリイオン水 |
